发表时间:2018-8-29

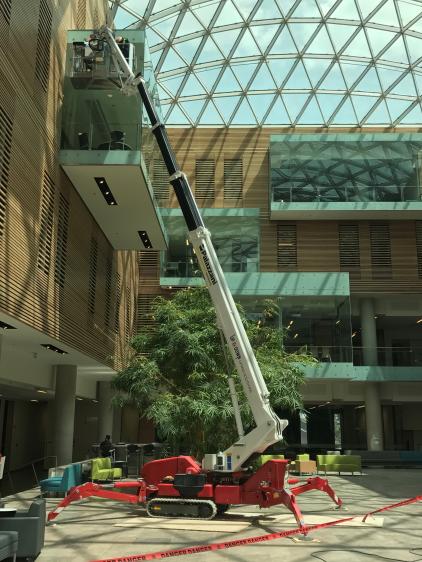

TSJ23.1蜘蛛车
四只独立液压支撑腿,可顺应环境左右摆动及伸屈,使平台能于凹凸不平地及楼梯上操作。适用于室内操作使用。
四只独立油压支撑腿能以下列两种形式控制:支撑腿撑地及收起时以液压操控。;撑腿水平角度及垂直角度以人手灵活控制。
工作蓝设有自动水平系统及液压左右旋转功能。
地面底盘及工作篮内均设有控制台。
工作蓝内控制台能控制臂部各种动作。
地面控制台及工作蓝设有无线控制台能控制臂部、行车及支撑腿的各种动作。
设有紧急手摇泵,在没有动力来源时手动操作设备。
支撑腿上设有自动负载控制器,实时检测所受压力。
各支撑腿在不同的置时,升降臂横向伸展距离也会从而受到限制,使机身保持平衡。
无痕实心轮胎驱动,行车设有快/慢速、前/后方向选择及左右转向功能。
整体机身宽度能缩小易于通过窄门。
最高行车时速为2.0公里,爬坡能力为25%。
工作蓝与地面设有有线对话系统。
工作蓝设有专门的水/气体管与地面相连。
特别设计工作蓝,可供使用者快速安装及拆除,使平台运送宽度更小。
备有三组独立动力系统:柴油发动机 + 220V交流电 + 380V交流电。
支撑腿未完全撑起机身时, 升降臂不会升起。
升降臂升起后, 支撑腿将锁定,不能回收。
设有紧急停机装置。
液压系统内置压力保检阀门。
升降臂及支撑腿处于起始状态时,平台具有自行功能。
技术参数:
产品型号 | TSJ23.1/R |
工作高度 | 22.3m |
平台高度 | 20.3m |
水平伸展 | 10.5m |
工作篮载重 | 250kg |
工作篮旋转 | 90°+80° |
工作篮尺寸 | 1.50 x 0.7 x 1.1m |
伸缩主臂 | 4节伸缩主臂 |
折叠飞臂 | 1节3.0m折叠飞臂 |
折叠飞臂上下摆幅 | 170° |
转台旋转 | 540° |
爬坡能力 | 25% |
驱动动力 | 柴油发动机(14kW) |
驱动动力 | 220V交流电(2.2kW) |
驱动控制 | 无线遥控 |
自重 | 3100kg |
整机尺寸 | 1.98×1.00×5.80 |
整机对地载荷 | 3.26KN/m² |
轮胎对地载荷 | 1.56KN/m² |
支撑腿对地载荷 | 19KN/0.25m² |
